近期，應用于66千伏西郊變10kV線路的赫茲曼電力“相不對稱”IPS小電流接地故障檢測裝置屢次建功，自4月底投運以來，已先后5次成功檢測單相小電流接地故障，動作準確率達100%；

第1次動作報告

5月19日及5月20日，西郊變發生10kV母線接地告警，IPS接地選線裝置上送故障信號。調度下令遙控拉開10kV高科線開關后接地故障消失；合上10kV高科線開關后接地故障再次發生。經處理，20日11時53分，西郊變10kV母線接地故障消除。

故障原因分析

經巡線發現10kV高科線16號桿A相避雷器接線端子斷裂，引線脫落，造成線路A相接地。為減少負荷損失，降低停電影響，高科線停電選線正確后送出，由帶電搶修班帶電處理將接地故障點及時消除。

第2及第3次動作報告

5月30日，西郊變發生10kV母線接地告警，IPS接地選線裝置上送10kV西大營線及10kV市干線的接地故障信號。10kV西大營與10kV市干線兩處接地故障的發生時間僅相差270ms。

分析其故障波形，得知西大營線、市干線上均存在接地點。考慮西大營線、市干線同時接地且未跳閘，說明接地相別一致。拉開西大營線后，市干線接地電流增大，發展為相間故障繼而跳閘。

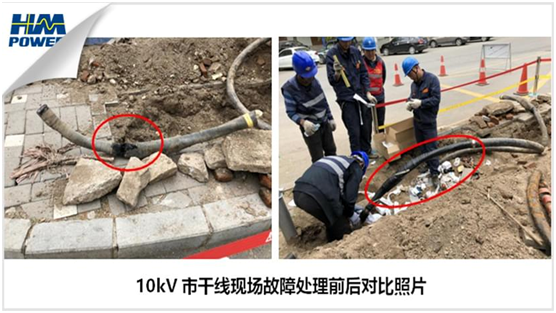

故障點照片

經檢查兩起故障均為中間接頭故障。

第4次動作報告

西郊變10千伏Ⅱ母線的西新線發生A相弧光接地故障，IPS選線正確。配電調度員拉開西新線出口斷路器，接地信號消失，再次合閘送電后，發展成相間故障，速斷保護跳閘。隔離故障后，10:15分恢復送電。

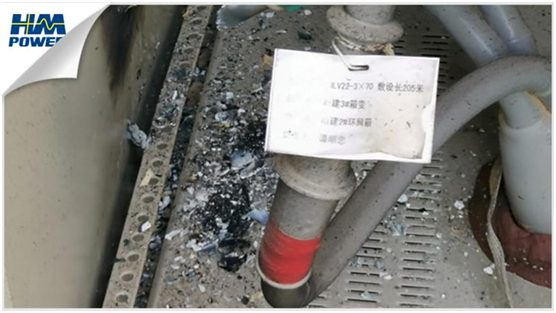

故障點照片

故障原因分析

箱變進線柜A相電纜終端頭對箱體放電。

第5次動作分析報告

2019年7月11日，10千伏西哨線發生導線對樹枝放電接地故障，IPS動作正確。

故障原因分析

柳樹樹梢距離導線太近，在風力作用下，導線對樹放電，三相導線下方的樹梢均有不同程度燒痕。故障連續發生2次，第1次持續1.67秒，第2次持續約10秒。

故障類型是導線對樹放電，簡稱：樹閃。故障性質為電弧放電。根據資料記載：樹閃接地故障的過渡電阻在數千歐姆到上百千歐之間，故障初始時刻一般大于3千歐姆。

自4月底投運以來的兩個多月內，西郊變電站IPS小電流接地保護裝置能準確檢測架空線接地、電纜中間接頭擊穿、弧光接地、及高阻接地等故障，表現出高可靠、高靈敏的特點。

目前，IPS小電流接地保護裝置已在北京北辛安饋線自動化、遼寧朝陽66kV西郊變接地檢測、海南三亞配電自動化系統等多個項目中投運。該技術適用于中性點經小電阻接地系統、中性點不接地系統、經消弧線圈接地系統、以及電纜網、架空線路及混合配電系統。
